Tutorial Monitoring Mikrotik Dengan Cacti

Tutorial Monitoring Mikrotik Dengan Cacti - Cacti merupakan tool network monitoring yang cukup terkenal dan banyak digunakan oleh para Network Administrator untuk memonitoring semua perangkat ataupun infrastruktur IT yang ada.

Dengan cacti, kita sanggup memonitoring baik itu resource (CPU, memory, disk, uptime dan lain-lain) maupun monitoring traffic atau penggunaan bandwidth pada suatu perangkat, hampir semua perangkat jaringan yang ada sanggup kita monitoring dengan cacti.

Salah satu perangkat jaringan yang cukup terkenal yang sanggup kita monitoring dengan cacti yaitu router mikrotik, namun sebelum memonitoring router mikrotik dengan cacti, pastikan bahwa sobat sudah menginstall cacti nya, jikalau belum silahkan diinstall dulu sob 😊

Baca juga : Cara install cacti di ubuntu server 16.04 LTS

Tutorial Cara Monitoring Router Mikrotik Dengan Cacti

Cacti memakai protokol SNMP (Simple Network Management Protocol) untuk memonitoring sebuah host, untuk itu sobat perlu mengaktifkan SNMP pada router mikrotik.

Mengaktifkan SNMP Pada Router Mikrotik

Untuk mengaktifkan SNMP pada router mikrotik caranya cukup mudah, pertama login ke router mikrotik via winbox, klik sajian IP > SNMP lalu centang Enable menyerupai gambar dibawah.

Contact Info = sanggup diisi dengan alamat email

Location = isi dengan alamat dimana router tersebut berada

Trap Community = secara default router mikrotik memakai trap community public

Trap Version = merupakan versi dari SNMP yang akan digunakan

Kalau sudah klik tombol Apply dan OK untuk menyimpan perubahan konfigurasi.

SNMP Community yang digunakan pada semua perangkat jaringan umumnya yaitu public, namun tidak disarankan memakai SNMP Community public alasannya yaitu semua info pada router sanggup diketahui dan dibaca oleh orang lain memakai tool utility menyerupai snmpwalk, snmpcheck maupun yang lainnya.

Untuk itu saya sarankan semoga sobat mengubah community nya semoga lebih secure. Caranya sangat mudah, klik tombol Communities (lihat gambar diatas) lalu akan muncul jendela menyerupai gambar dibawah, klik tombol Add (+) berwarna biru.

Name = isi sesuai communities yang diinginkan

Address = sobat sanggup memilih IP mana saja yang sanggup berkomunikasi dengan SNMP

Read Access = harus dicentang semoga cacti sanggup membaca info yang ada pada router

Klik tombol Apply dan OK.

Setelah itu, Trap Community nya set ke community yang gres dibuat.

Membuat Graph Mikrotik Pada Cacti

Apabila SNMP pada router mikrotik sudah diaktifkan dan dikonfigurasi, kini kita sudah sanggup menambahkannya pada Cacti, login ke dashboard cacti, pada sajian Console klik submenu Devices lalu klik tombol Add.

Akan muncul halaman menyerupai gambar dibawah, setting paramater-parameter berikut.

Description = isi dengan deskripsi yang diinginkan

Hostname = isi dengan IP address host atau router yang akan dimonitor

Host Template = alasannya yaitu router yang akan dimonitor yaitu mikrotik, maka host template nya pilih ucd/net SNMP Host

Monitor Host = centang apabila sobat sudah menginstall plugins monitor pada cacti

Downed Device Detection = metode yang digunakan oleh cacti untuk mendeteksi sebuah host apakah dalam kondisi UP atau DOWN

Ping Method = type paket PING yang digunakan

SNMP Version = versi community SNMP yang diset pada router (harus diubahsuaikan dengan router)

SNMP Community = community SNMP yang digunakan (harus diubahsuaikan dengan router)

Scroll kebawah, lalu klik tombol Create.

Kalau konfigurasi pada cacti sudah sesuai dengan SNMP pada router maka dikala sobat mengklik tombol Create akan muncul info SNMP Information dan Ping Results menyerupai yang saya tandai pada gambar dibawah.

Untuk menciptakan graph pada host atau router yang gres saja ditambahkan, caranya klik tombol Create Graphs for this Host.

Setelah itu akan muncul halaman menyerupai gambar dibawah, alasannya yaitu yang akan kita graph hanya traffic yang yang ada pada port interface router saja, Graph Types nya pilih SNMP - Interface Statistics.

Tentukan port interface mana saja yang akan dibuatkan graph nya, lalu klik tombol Create.

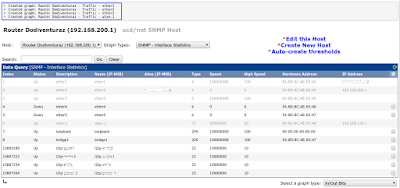

Akan muncul halaman menyerupai gambar dibawah ini apabila graph yang kita create sudah sukses.

Setelah pembuatan graph selesai, cacti membutuhkan waktu sekitar 5 menit semoga sanggup menampilkan info graph yang diperoleh dari router mikrotik.

Graph yang ditampilkan pada cacti bahu-membahu akurat, namun waktu refresh nya memerlukan interval waktu 5 menit, jadi tidak realtime.

Apabila sobat ingin melihat graph pada cacti secara realtime maka sobat harus menginstall plugins realtime yang sanggup di download dihalaman ini https://docs.cacti.net/plugin:realtime. Untuk cara install nya bahu-membahu sama saja menyerupai sobat menginstall plugins yang lain pada cacti.

Baca juga : Cara install plugins pada NMS cacti

Pada tutorial ini saya hanya menunjukkan pola bagaimana memonitor traffic / penggunaan bandwidth pada port interface router mikrotik saja, apabila sobat ingin meng-graph traffic pada simple queue / queue tree dan yang lainnya, maka memerlukan host template mikrotik yang harus diinstall terlebih dahulu pada NMS Cacti.

Panduan installasi template host mikrotik pada cacti insyaallah tidak usang lagi akan saya post.

Demikian tutorial sederhana ini, jikalau tutorial ini bermanfaat silahkan di share ke teman-teman, terimakasih 😊
